Produktbeschreibung:

Die Tracer AN-Serie basiert auf einem allgemeinen Negativ-Design und einem fortschrittlichen MPPT-Steuerungsalgorithmus, wobei das LCD den Betriebsstatus anzeigt.Durch eine weitere Verbesserung des MPPT-Regelungsalgorithmus kann die Tracer AN-Serie die maximale Verlustrate und Verlustzeit minimieren, den maximalen Leistungspunkt des PV-Generators schnell verfolgen und unter allen Bedingungen die maximale Energie aus Solarmodulen gewinnen.Und sie können den Anteil der Energienutzung in der Solaranlage im Vergleich zu einer PWM-Lademethode um 10 bis 30 Prozent steigern.Die Begrenzungsfunktion der Ladeleistung und des Ladestroms sowie die automatische Reduzierung der Ladeleistung verbessern die Stabilität, die auch beim Anschließen übergroßer PV-Module und bei hohen Temperaturen funktioniert, und erhöhen den professionellen Schutzchip für den Kommunikationsanschluss,die Zuverlässigkeit weiter verbessern und Erfüllung der unterschiedlichen Anwendungsanforderungen.

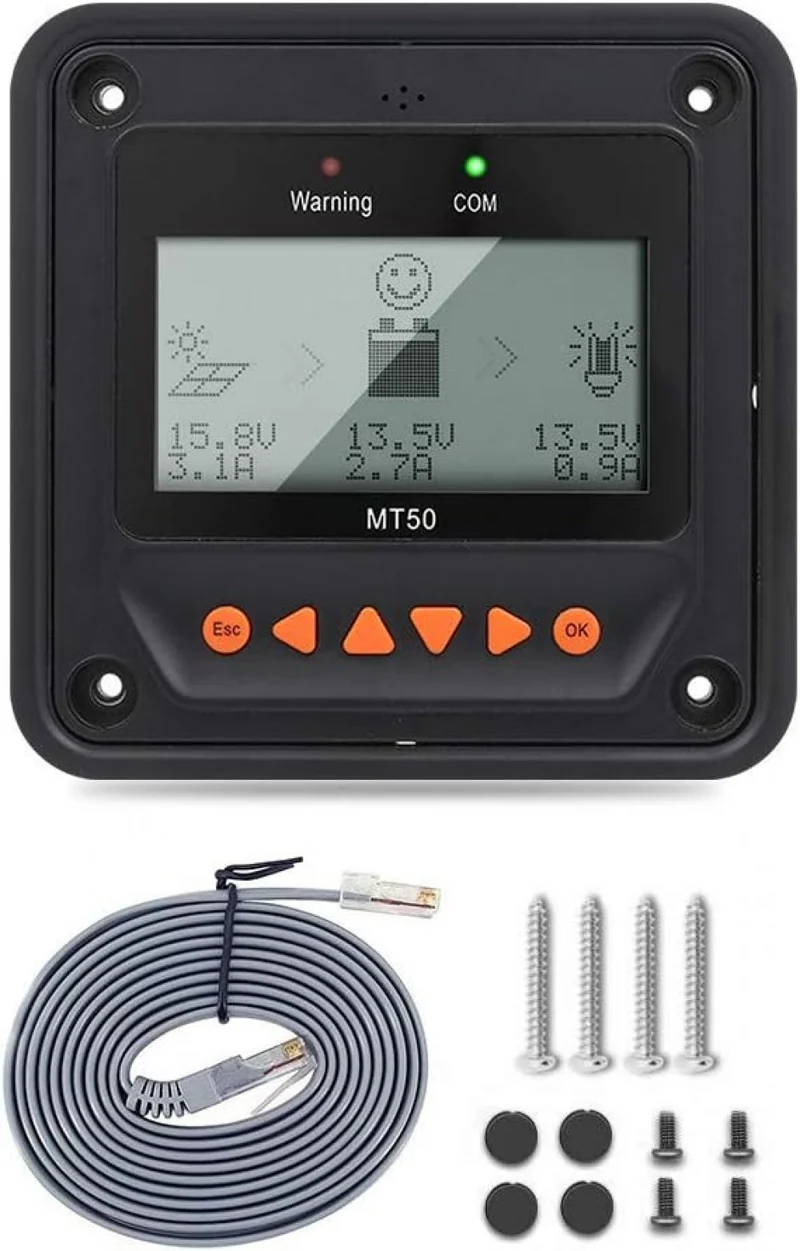

Fernanzeige(MT50)

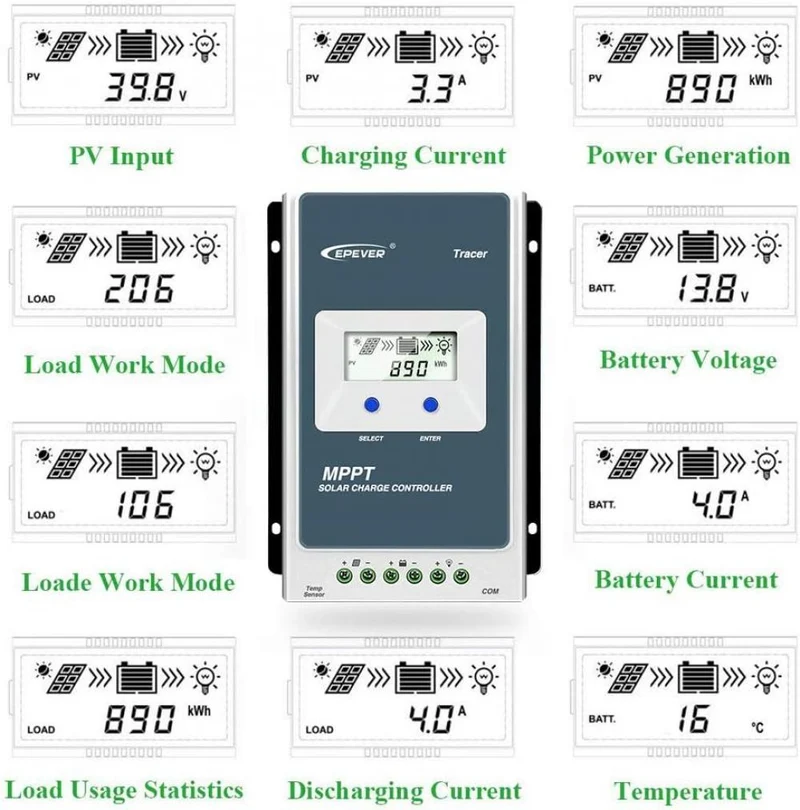

Der MT50 kann verschiedene Betriebsdaten und Fehler des Systems anzeigen.Die Informationen können auf einem hintergrundbeleuchteten LCD-Bildschirm angezeigt werden, die Tasten sind einfach zu bedienen und die numerische Anzeige ist lesbar.

Tracer3210AN

• Ladeleistung und Strom Begrenzungsfunktion
• Kompatibel mit Blei-Säure- und Lithium-Ionen-Batterien
• Batterietemperaturkompensationsfunktion
• Echtzeit-Energiestatistikfunktion
• Überhitzungsschutzfunktion
• Mehrere Arbeitsmodi laden
• Überwachen Sie und stellen Sie die Parameter über Handy APP oder PC-Software ein
• Genaue Erkennung und Verfolgung des Maximum Power Points mit mehreren Spitzen
• Volllastbetrieb ohne Leistungsabfall im Temperaturbereich der Arbeitsumgebung

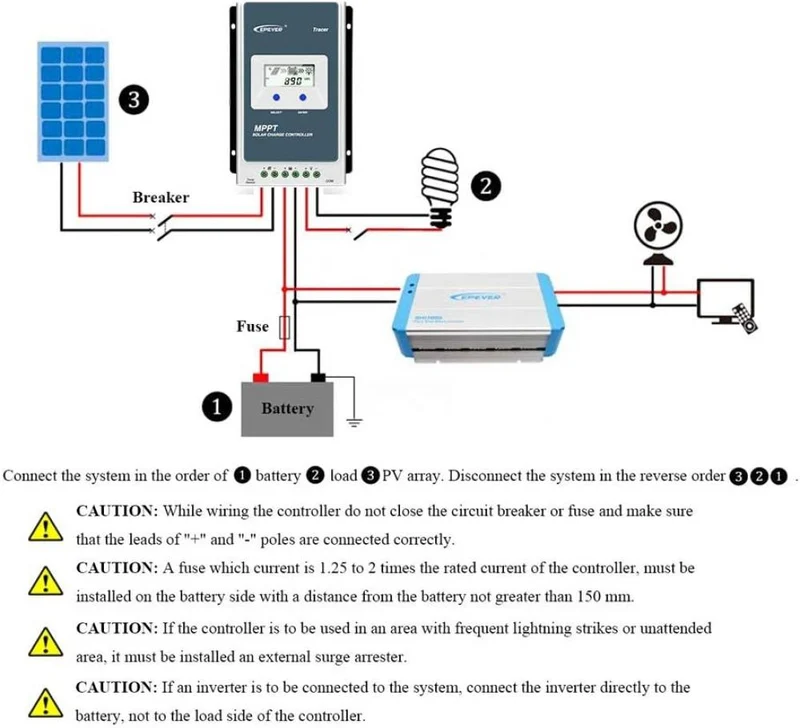

Schließen Sie das System in der Reihenfolge Batterie → Last → PV-Generator gemäß Abbildung "Schaltplan" an und trennen Sie das System in umgekehrter Reihenfolge.

Vorsicht:

1. Batterie muss zuerst angeschlossen werden !!! Niemals das Solarpanel ohne Batterie an die Steuerung anschließen.
2. Wenn ein Wechselrichter an das System angeschlossen werden soll, schließen Sie den Wechselrichter direkt an die Batterie und nicht an die Lastseite des Controllers an.
3. Während der Verdrahtung der Steuerung Den Leistungsschalter oder die Sicherung nicht schließen und stellen Sie sicher, dass die Adern von "+" und "-" Polen korrekt angeschlossen sind.
4. Auf der Batterieseite muss eine Sicherung installiert werden, deren Strom das 1,25- bis 2-fache des Nennstroms der Steuerung beträgt. Der Abstand zur Batterie darf 150 mm nicht überschreiten.
5. Wenn der Controller in einem Bereich mit häufigen Blitzeinschlägen oder unbeaufsichtigtem Bereich eingesetzt werden soll, muss ein externer Überspannungsableiter installiert werden.

Es ist sehr wichtig, das System angemessen zu konfigurieren. Die empfohlene maximale Leistung des PV-Generators für diesen Controller finden Sie in der folgenden Tabelle:

	Tracer1210AN	Tracer2210AN	Tracer3210AN	Tracer4210AN
Systemspannung	12V/24V DC	12V/24V DC	12V/24V DC	12V/24V DC
Nennladestrom	10A	20A	30A	40A
Max. PV-Generatorleistung	130W/12V 260W/24V	260W/12V 520W/24V	390W/12V 780W/24V	520W/12V 1040W/24V
Max. PV Leerlaufspannung	100V,92V(At 25℃)	100V,92V(At 25℃)	100V,92V(At 25℃)	100V,92V(At 25℃)
Batterietyp	Sealed, Gel, Flooded, User and Lithium	Sealed, Gel, Flooded, User and Lithium	Sealed, Gel, Flooded, User and Lithium	Sealed, Gel, Flooded, User and Lithium
Erdung	Negative	Negative	Negative	Negative
Max. PV-Drahtgröße	4mm²/12AWG	6mm²/10AWG	10mm²/8AWG	16mm²/6AWG

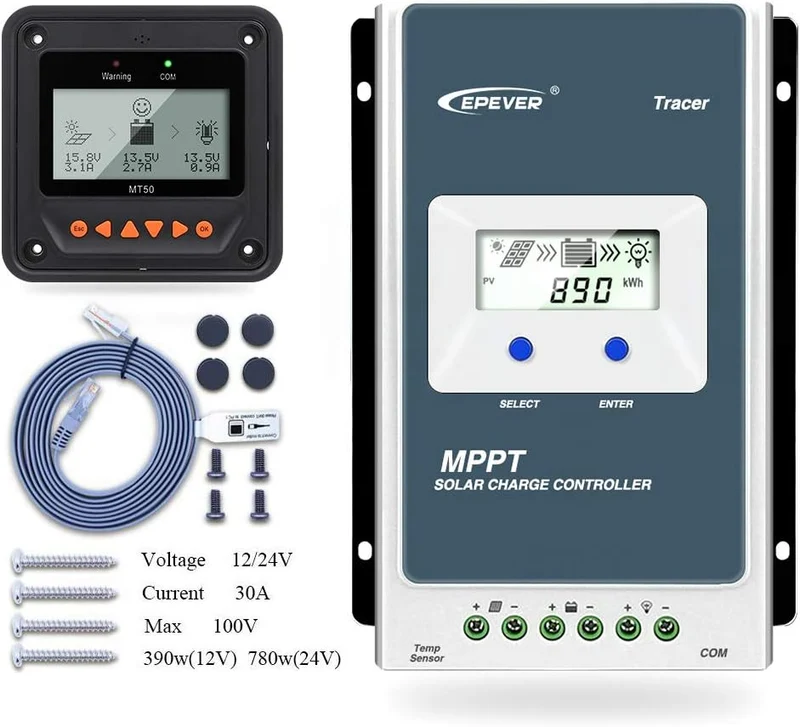

	Tracer3210AN + MT50（Suit）	Tracer5415AN	Tracer6415AN	Tracer8415AN	Tracer8420AN	Tracer10415AN
Systemspannung	12V/24V DC	12V/24V/36V/48V DC	12V/24V/36V/48V DC	12V/24V/36V/48V DC	12V/24V/36V/48V DC	12V/24V/36V/48V DC
Nennladestrom	30A	50A	60A	80A	80A	100A
Max. PV-Generatorleistung	390W/12V 780W/24V	625W/12V 1250W/24V 1875W/36V 2500W/48V	750W/12V 1500W/24V 2250W/36V 3000W/48V	1000W/12V 2000W/24V 3000W/36V 4000W/48V	1000W/12V 2000W/24V 3000W/36V 4000W/48V	1250W/12V 2500W/24V 3750W/36V 5000W/48V
Max. PV Leerlaufspannung	100V,92V(At 25℃)	150V,138V(At25℃)	150V,138V(At25℃)	200V,180V(At25℃)	150V,138V(At25℃)	150V,138V(At25℃)
Batterietyp	Sealed, Gel, Flooded, User and Lithium	Sealed, Gel, Flooded and User	Sealed, Gel, Flooded and User	Sealed, Gel, Flooded and User	Sealed, Gel, Flooded and User	Sealed, Gel, Flooded and User
Erdung	Negative	Negative	Negative	Negative	Negative	Negative
Max. PV-Drahtgröße	10mm²/8AWG	16mm²/6AWG	16mm²/6AWG	25mm²/4AWG	25mm²/4AWG	35mm²/2AWG
